Датчики TMR повышают точность измерения угла и магнитную чувствительность

Два новых омниполярных датчика используют технологию туннельного магнитосопротивления (TMR), предлагая альтернативу датчикам на эффекте Холла, обеспечивая превосходную температурную стабильность, широкую совместимость с напряжением питания и повышенную точность измерений.
Эти датчики используют технологию TMR в конфигурации с двумя двухтактными мостами Уитстона, каждый из которых оснащен четырьмя высокочувствительными чувствительными элементами, обеспечивающими точное определение угла по осям X и Y. Это позволяет этим магнитным датчикам угла на основе TMR — LF53466 и LF53464 — обеспечивать высокоточные угловые измерения в диапазоне от 0 до 360° в сложных условиях с минимальным тепловым дрейфом.

LF53466 обеспечивает точное измерение угла с погрешностью менее 0,8° в диапазоне магнитных полей 200–800 Гс. Это делает его идеальным для промышленного и автомобильного применения, где требуются прочные паяные соединения и простота контроля. В качестве примера можно привести датчики угла поворота рулевого колеса, датчики положения педалей и бесконтактные потенциометры.

Кроме того, LF53464 обеспечивает ещё большую точность — угловую погрешность менее 0,6° — при этом обеспечивая более широкий воздушный зазор и совместимость с более компактными и недорогими магнитами. Это, в свою очередь, делает этот датчик подходящим для применения в ограниченном пространстве, например, в поворотных энкодерах, датчиках положения ручек и клапанов, а также в потребительских устройствах, таких как электроинструменты и бытовая техника.

«LF53466 и LF53464 расширяют возможности приложений, требующих контроля скорости и точного определения угла, благодаря сочетанию высокой точности, термостойкости и гибкости корпусирования», — отметил Юлиус Венкус, глобальный менеджер по продукции Littelfuse. «Эти новые омниполярные датчики TMR также расширяют линейку магнитных датчиков, открывая доступ к более широкому промышленному, мобильному и потребительскому рынкам».

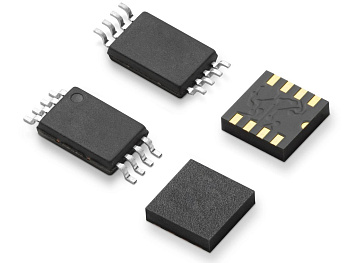

LF53466 доступен в стандартном корпусе TSSOP8, а LF53464 — в компактном корпусе LGA8L. Оба магнитных датчика угла доступны в формате ленты и катушки в количестве 3000 штук для LF53466 и 4000 штук для LF53464.
